Как выглядит ливневая канализация

После сильного дождя на дорогах, тротуарах и придомовых участках нередко образуются большие лужи. Чтобы вода не скапливалась на поверхности, не размывала грунт и не подтапливала здания, используют ливневую канализацию. Основные коммуникации скрыты под землей, где собранная влага проходит по трубам и отводится за пределы участка. Чтобы лучше разобраться, как выглядит ливневая канализация, рассмотрим ее устройство, основные разновидности и назначение отдельных элементов. Вы узнаете, чем отличаются открытые и закрытые системы, что находится под поверхностью и по каким признакам можно определить возможные неисправности. А если после дождя возле вашего дома регулярно образуются лужи, стоки переполняют лотки или перестают уходить через дождеприемники, специалисты компании «Труболюб» помогут обнаружить причину проблемы и восстановить нормальную работу водоотвода.

Содержание:

1. Что называют ливневкой
2. Как устроена видимая часть
3. Что скрывается под землей
4. Отличия ливневки от бытовой канализации и дренажа
5. Признаки засорения и порядок проверки
6. Профессиональная чистка
7. Выводы

Что называют ливневкой

Ливневая канализация, или ливневка, – это система, предназначенная для сбора и отвода дождевой и талой воды с крыш зданий, дорог, тротуаров и других участков. Ее главная задача – не допускать скопления осадков там, где они могут мешать движению, размывать грунт или проникать к фундаменту. Для этого на территории устанавливают специальные водосборные конструкции, соединенные с каналами и подземными трубопроводами. По ним собранные стоки поступают в общий коллектор, накопительную емкость или другое предусмотренное место отвода.

В зависимости от устройства и расположения коммуникаций обычно выделяют три основных варианта:

• Открытый. Представляет собой сеть наземных каналов, канав и кюветов, по которым осадки свободно стекают в заданном направлении.
• Закрытый. Основные коммуникации находятся под землей. Дождевая вода попадает в них через специальные приемники, расположенные на поверхности, после чего по трубам поступает к месту сброса.
• Смешанный. Сочетает элементы двух предыдущих вариантов. Например, открытая канава может проходить вдоль дороги, а возле въезда на участок соединяться с подземным трубопроводом, чтобы не препятствовать проезду транспорта.

На частных территориях этот выбор во многом зависит от особенностей рельефа и расположения построек. Например, если двор имеет уклон в сторону гаража, во время сильного дождя поток будет направляться прямо к воротам. В таком случае поперек въезда можно установить водоотводный лоток, который соберет поступающую влагу и передаст ее в закрытую часть канализации.

При этом важно понимать, что установка одного дождеприемника еще не решает проблему затопления. Если подключенная к нему труба не обеспечивает дальнейший отвод, приемная камера со временем переполнится, и на поверхности снова образуется лужа. Поэтому при обустройстве ливневки необходимо учитывать не только расположение отдельных элементов, но и весь маршрут движения стоков.

Как устроена видимая часть

Если вы осмотрите территорию возле жилого дома, парковки или городской дороги, то наверняка заметите металлические решетки, длинные желоба и водосточные трубы. Все эти элементы могут быть частью ливневой канализации. Они собирают дождевую воду с разных поверхностей и направляют ее к подземным коммуникациям. При этом внешний вид оборудования зависит от его назначения и места установки.

На поверхности чаще всего можно увидеть следующие элементы ливневки:

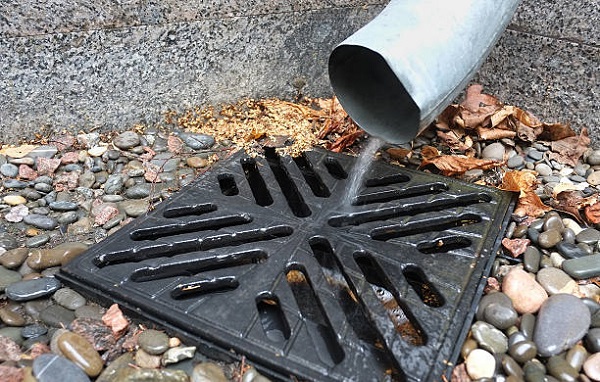

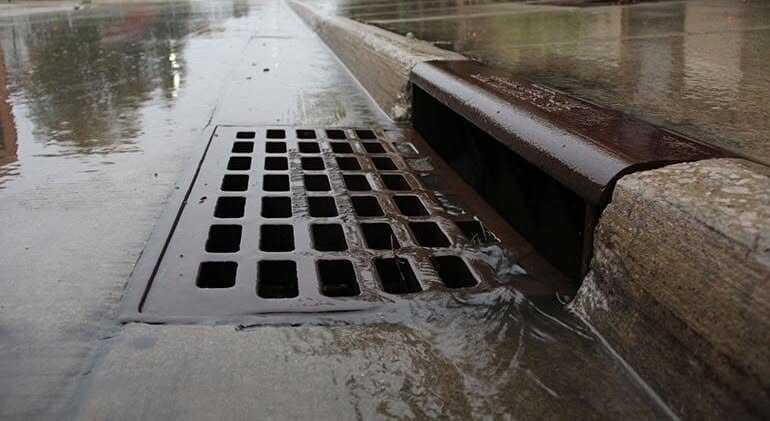

• Дождеприемники. Обычно выглядят как квадратные или прямоугольные решетки. Под ними находится приемная камера, соединенная с отводящей трубой.
• Линейные лотки. Представляют собой длинные желоба, которые чаще всего закрывают съемными защитными решетками. Их можно встретить вдоль тротуаров, возле въездов в гаражи и на больших открытых площадках.

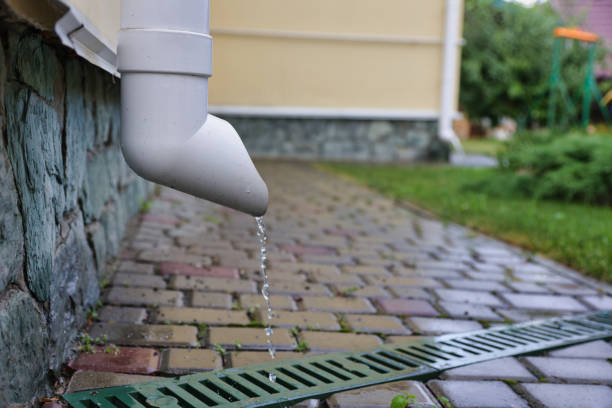

• Кровельные водостоки. Состоят из горизонтальных желобов, воронок и вертикальных труб, закрепленных на здании. Они собирают осадки с крыши и направляют их вниз.
• Открытые каналы и канавы. Используются преимущественно вдоль дорог и на территориях, где достаточно свободного пространства.

Отдельно стоит упомянуть щелевые водоотводные лотки. Их основная часть спрятана под покрытием, а снаружи виден только узкий продольный проем. Такие конструкции позволяют организовать сбор осадков, практически не изменяя внешний вид дорожки или площадки.

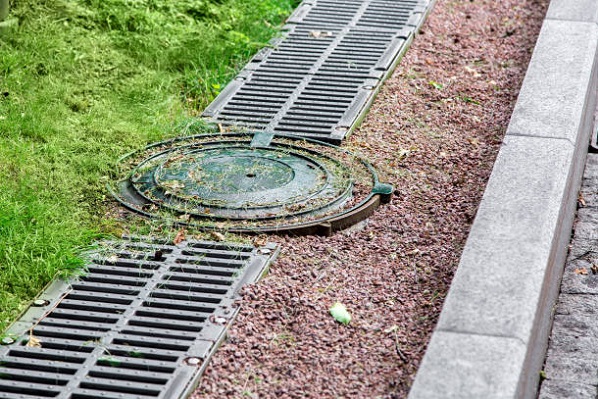

Кроме перечисленных деталей, на территории могут находиться люки смотровых колодцев. Через них специалисты получают доступ к скрытым трубопроводам для осмотра и прочистки. Однако не каждый люк относится именно к ливневке: под похожими крышками также располагаются водопроводные, бытовые канализационные и другие инженерные коммуникации.

Что скрывается под землей

Под покрытием приемные точки соединяются с отводящими трубами. Несколько ответвлений могут сходиться в общую магистраль. Далее сток достигает городского коллектора, накопителя, очистного сооружения или другого разрешенного проектом объекта. Конечное решение зависит от местной инфраструктуры.

Путь от крыши и дворового покрытия в одном из распространенных вариантов выглядит так:

• С кровли осадки идут по желобам и вертикальному водостоку к наземному входу или отдельному ответвлению.
• С дворового покрытия поток попадает в линейный лоток или точечный приемник.
• Через выпуски обе ветки направляются в подземную трассу, если проектом предусмотрено их объединение.
• Далее сток достигает общего места сброса.

Такое устройство не универсально. Кровельные и дворовые ветки иногда прокладывают раздельно. Для парковок и промышленных площадок может потребоваться дополнительная очистка перед сбросом: ее состав зависит от загрязнений и установленных требований.

Под отдельными люками устроены смотровые колодцы. Через них получают доступ к поворотам и соединениям, осматривают стенки и удаляют мусор. Внешне обслуживаемую шахту обычно закрывает сплошная крышка, тогда как над местом приема осадков устанавливают конструкцию с отверстиями. Это полезный ориентир, но не способ точно определить назначение сооружения: рядом могут проходить кабельные и другие сети. При сомнениях используют исполнительный план объекта.

Закрытую трассу обычно прокладывают с расчетным уклоном для самотека. При недостаточном перепаде на отдельных отрезках возможно накопление песка и возникновение застоя. Параметры рассчитывают по расходу, диаметру и условиям присоединения: единое значение для любых сооружений здесь неприменимо. На протяженных городских участках глубина заложения, размер коллектора и расположение смотровых шахт определяются проектом. Поэтому небольшая частная конструкция и магистраль под улицей могут иметь общую функцию, но совершенно разные размеры и доступность для обслуживания.

Отличия ливневки от бытовой канализации и дренажа

На первый взгляд разные канализационные системы могут выглядеть практически одинаково. Например, на придомовом участке вы можете обнаружить несколько колодцев, закрытых похожими крышками, хотя каждый из них выполняет совершенно другую задачу. Чтобы разобраться, к каким коммуникациям они относятся, необходимо понимать, откуда поступает вода и для чего предназначена каждая конструкция.

В зависимости от назначения выделяют три основных вида водоотведения:

• Ливневое. Собирает дождевую и талую воду с крыш, дорог, тротуаров и других открытых поверхностей. Его легко узнать по характерным решеткам, водоотводным лоткам и приемникам, расположенным в местах скопления осадков.
• Хозяйственно-бытовое. Предназначено для удаления стоков из раковин, ванн, унитазов и других сантехнических приборов. Такие коммуникации обычно скрыты внутри зданий и под землей, а доступ к наружным участкам обеспечивают смотровые колодцы с закрытыми крышками.
• Дренажное. Используется для удаления избыточной влаги из грунта. Его часто обустраивают возле фундаментов, на заболоченных участках и территориях с высоким уровнем грунтовых вод. Основными элементами служат специальные трубы с небольшими отверстиями, через которые влага проникает внутрь и отводится в предусмотренное место.

Главное внешнее отличие ливневки заключается в наличии открытых водоприемных элементов. Дождеприемники и лотки должны находиться непосредственно на поверхности, иначе осадки попросту не смогут в них попасть.

С дренажом ситуация немного сложнее. Его трубы укладывают под землей, обычно окружая слоем щебня и специальным фильтрующим материалом. Благодаря отверстиям в стенках они постепенно собирают влагу из окружающего грунта. В отличие от ливневой канализации, такой способ не позволяет быстро удалить большие объемы дождевой воды с асфальта или других твердых покрытий. Поэтому для защиты территории от затопления оба решения иногда используют одновременно.

Признаки засорения и порядок проверки

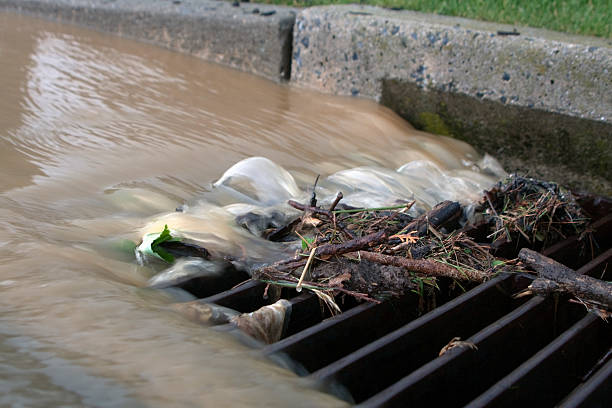

Со временем даже правильно установленная ливневая канализация может засориться. Вместе с дождевой водой в приемники попадают песок, опавшие листья, ветки и другой мусор. Часть загрязнений задерживается на защитных решетках, а более мелкие частицы проникают внутрь и постепенно накапливаются в лотках, колодцах и трубопроводах. В результате проходное сечение уменьшается, стоки начинают уходить медленнее, а во время сильного дождя система может перестать справляться с поступающим объемом воды.

Определить возможное засорение можно по нескольким характерным признакам. Если вы заметили, что после дождя возле дома начали появляться лужи, которых раньше не было, стоит проверить состояние водоотвода. Начинать осмотр лучше с доступных поверхностных элементов, постепенно переходя к внутренним коммуникациям.

На что обратить внимание и как действовать:

• Лужа вокруг дождеприемника. Проверьте защитную решетку: ее отверстия могут быть перекрыты листьями, грязью или другим мусором. Удалите загрязнения и убедитесь, что ничто не препятствует поступлению осадков внутрь.
• Переполнение лотков. Осмотрите желоба по всей длине. Если на дне накопились песок и земля, удалите их и проверьте выпускное отверстие, через которое собранная влага поступает в отводящую трубу.
• Приемная камера заполнена, хотя решетка чистая. Причиной может быть засор расположенного ниже трубопровода. В таком случае потребуется проверить состояние подземного участка через предусмотренные для обслуживания доступы.
• Несколько дождеприемников переполняются одновременно. Если они подключены к одной магистрали, препятствие может находиться в общем коллекторе. Для определения точного расположения пробки обычно требуется профессиональная диагностика.

Важно учитывать, что переполнение ливневки не всегда связано с засором. Во время особенно интенсивных осадков объем поступающей воды может превышать возможности даже исправной системы. Однако если лужи регулярно образуются после обычного дождя, а очистка доступных элементов не помогает, необходимо проверить состояние подземной части. Для этого специалисты используют диагностическое оборудование, механическую прочистку и гидродинамическую промывку. Самостоятельно открывать тяжелые дорожные люки или спускаться в колодцы не следует: подобные работы требуют специального оснащения и соблюдения мер безопасности.

Профессиональная чистка

Главное преимущество профессиональной очистки заключается в том, что она позволяет очистить систему не только в доступных местах, но и внутри труб, где постепенно скапливаются отложения. Самостоятельная очистка часто помогает удалить видимый мусор, но не всегда позволяет добраться до засоров на глубине или понять, в каком состоянии находится вся система.

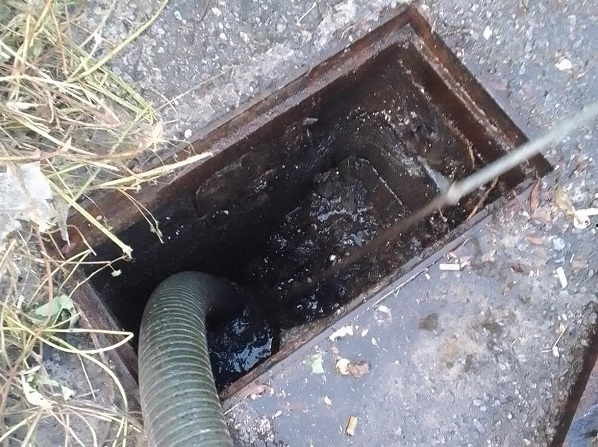

Для очистки специалисты применяют гидродинамическую и механическую промывку. При необходимости отдельно очищают дождеприемники, колодцы и водоотводные желоба. Видеообследование помогает увидеть, что происходит внутри труб, и точнее определить проблемный участок.

Регулярное профессиональное обслуживание помогает поддерживать нормальный отвод воды и своевременно замечать проблемы, пока они не переросли в серьезный засор или перелив.

Выводы

Теперь вы знаете, как выглядит ливневая канализация и какие элементы обеспечивают ее работу. В зависимости от конструкции она может состоять из открытых каналов, водоотводных лотков, дождеприемников и скрытых под землей трубопроводов. Правильно обустроенная система помогает избежать образования больших луж, размывания грунта и подтопления зданий. Однако для ее эффективной работы важно не только грамотно расположить водосборные элементы, но и регулярно очищать их от накопившегося мусора.

Своевременное обслуживание поможет предотвратить серьезные засоры и избежать дорогостоящего ремонта. Если вы заметили, что после дождя вода стала уходить медленнее, лотки переполняются или обычная очистка решеток больше не помогает, обратитесь к специалистам компании «Trubolub». Наши мастера проведут диагностику, определят причину неисправности и помогут восстановить нормальную работу ливневой канализации.
