Как вывести канализацию из подвала

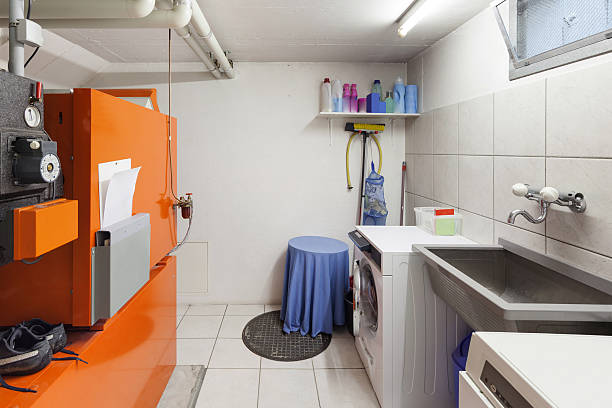

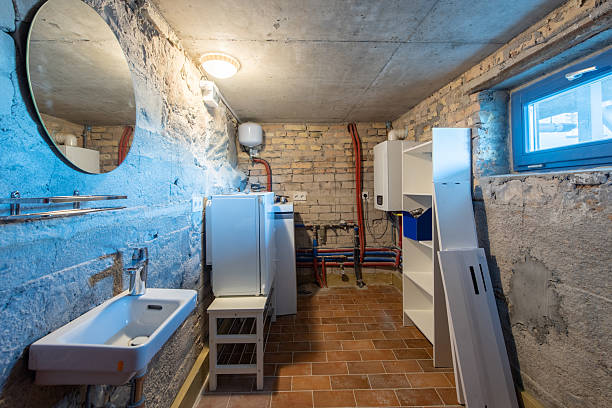

Подвал часто используется не только как склад или техническое помещение, но и как полноценная полезная зона: с санузлом, душем, прачечной или котельной. Но как только там появляется вода, сразу возникает главный вопрос – куда отводить стоки. В отличие от обычного подключения на первом этаже, здесь нельзя просто поставить трубу и надеяться, что всё уйдёт само. Нужно учитывать высоту наружной линии, уклон, место выхода через стену или фундамент, риск обратного хода воды, запахов и промерзания на участке за пределами дома.

Тема «Как вывести канализацию из подвала» важна именно потому, что ошибка в такой системе обычно проявляется неприятно и дорого: вода начинает уходить медленно, насос не справляется, соединения подтекают, в помещении появляется запах или стоки возвращаются обратно при перегрузке линии. В статье разберем, когда возможен самотечный вывод, когда нужна канализационная насосная установка, как продумать трассу и какие моменты нельзя оставлять «на потом». Если канализация в подвале уже подключена неправильно, слив работает нестабильно или нужно безопасно вывести новую линию, специалисты «Труболюб» помогут оценить систему и подобрать рабочее решение под конкретный дом.

Содержание:

1. Почему канализацию нельзя выводить как обычную линию
2. Самотёчный вывод или насосная установка: что выбрать
3. Как продумать трассу и место выхода
4. Проход через стену или фундамент
5. Защита от обратного хода стоков и запаха
6. Выводы

Почему канализацию в подвале нельзя прокладывать как обычную линию

Канализацию из подвала нельзя прокладывать по той же логике, что и обычный слив с первого этажа. Главная разница в высоте: сантехника в подвале часто находится ниже уровня наружной трубы, септика или места подключения к общей системе. Если стоки не могут уйти самотеком с правильным уклоном, они будут задерживаться в системе, возвращаться обратно или создавать постоянную нагрузку на слабые участки подключения. Поэтому здесь сначала смотрят не на то, где удобнее вывести трубу, а на то, сможет ли система вообще работать без принудительного подъема воды.

Основные сложности подвального подключения:

• точка слива может быть ниже наружной канализационной системы;
• не всегда получается выдержать нормальный уклон трубы;
• есть риск обратного хода стоков при перегрузке системы;
• проход через стену или фундамент требует герметизации;
• наружный участок нужно защищать от промерзания;
• при ошибках быстрее появляются запах, сырость и засоры;
• для санузла, душа или прачечной может понадобиться насосная установка.

В подвале последствия ошибки обычно серьёзнее, чем в стандартной системе слива. Неправильный уклон может привести не только к медленному сливу: вода способна подняться обратно через трап, унитаз, душевой поддон или слив стиральной машины. Плохо загерметизированный проход через стену даёт влагу в конструкции, а отсутствие защиты от обратного хода – риск возврата стоков при засоре или переполнении наружной сети. Поэтому сначала определяют уровни, уклон и схему отвода, и только потом выбирают способ монтажа.

Самотёчный вывод или насосная установка: что выбрать

Сначала нужно определить, выше или ниже находится точка подключения наружной канализации. Если трубу от сантехнического прибора до наружной сети можно проложить с постоянным уклоном без подъемов и провисаний, обычно лучше использовать самотечную схему. Она проще, не зависит от электричества и требует меньше обслуживания. Но такой вариант работает только тогда, когда перепад высот позволяет воде свободно уходить по всей трассе.

Для выпусков канализации из подвальных помещений строительные нормы предусматривают уклон не менее 20%– это 2 см на метр длины. Такой уклон нужно выдержать до точки подключения к наружной линии или колодцу, а не только возле сантехники. Если на каком-то участке труба сначала опускается, а затем снова поднимается, нормального самотека уже не получится.

Самотёчный вывод подойдет вам, если:

• наружная канализация расположена достаточно низко;
• по всей трассе можно сохранить необходимый уклон;
• выпуск можно провести без лишних перепадов и резких поворотов;
• есть доступ к местам прочистки и обслуживания;
• наружная часть линии защищена от промерзания.

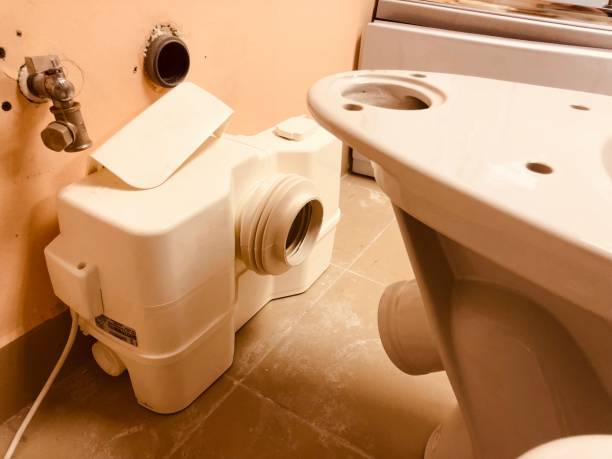

Если точка подключения находится выше подвальной сантехники, стоки приходится поднимать принудительно. Для этого используют канализационные насосные установки. Они собирают воду в герметичном резервуаре, автоматически включают насос при достижении заданного уровня и подают стоки по напорной трубе до участка, откуда они уже могут уходить дальше.

Тип установки зависит от того, что подключено в подвале. Для душа, раковины или стиральной машины подходят решения для серых стоков. Если в системе есть унитаз, требуется оборудование, рассчитанное на фекальные стоки. Мощность и напор подбирают с учетом высоты подъема, длины напорной линии, количества поворотов и предполагаемого объема воды. Насос зависит от электричества, поэтому к установке должен оставаться свободный доступ. Также заранее предусматривают обратный клапан, вентиляцию и, при необходимости, сигнализацию переполнения.

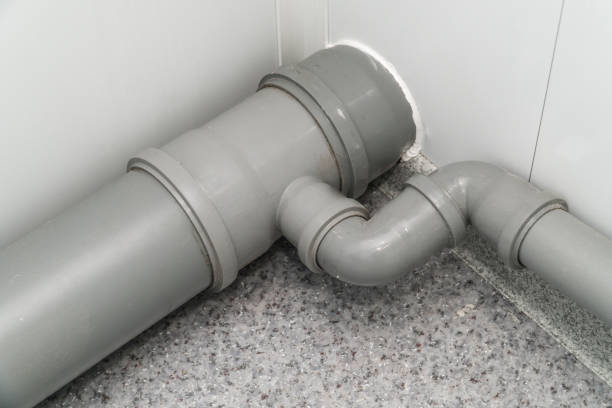

Как продумать трассу и место выхода

После выбора способа отвода нужно определить, где пройдёт внутренняя линия и в какой точке она выйдет из здания. Чем короче и прямее трасса, тем проще обеспечить нормальный слив и тем меньше мест для накопления загрязнений. Особенно нежелательны лишние повороты, участки с обратным уклоном и соединения, которые после отделки окажутся полностью недоступными.

Для самотечной линии сначала определяют отметку наружного подключения, затем рассчитывают высоту выпуска с учетом уклона. Делать наоборот и сверлить стену там, где просто удобнее, рискованно: после выхода наружу может оказаться, что до колодца или септика уже не хватает перепада высот.

При прокладке стоит учитывать несколько моментов:

• трубу желательно вести максимально прямолинейно;
•  уклон должен быть равномерным, без провисаний и встречных подъемов;
• вместо одного резкого поворота лучше использовать два более плавных отвода;
• к отверстиям для прочистки, насосам и клапанам нужен свободный доступ;
• наружную часть прокладывают с учетом глубины и защиты от промерзания;
• диаметр выпуска надо выбирать по нагрузке и составу подключенных приборов.

На длинной трассе стоит предусмотреть дополнительную ревизию для прочистки. В насосной схеме вода от приборов сначала самотеком поступает в резервуар, а после насоса начинается напорный участок. Его рассчитывают по характеристикам конкретной установки, потому что лишняя длина и каждый поворот увеличивают сопротивление.

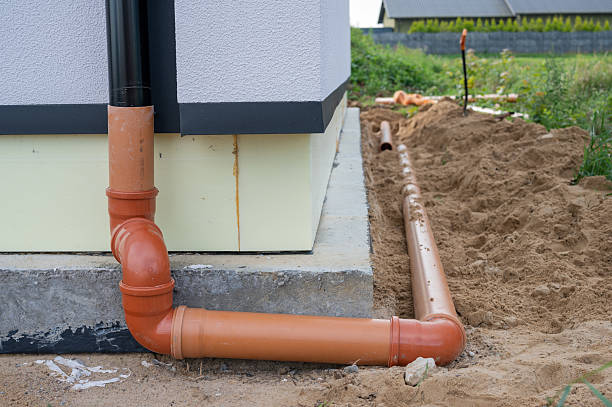

Проход через стену или фундамент

Выход стока наружу – один из самых ответственных участков подвальной канализации. Простого отверстия, заполненного монтажной пеной, здесь недостаточно. Стена подвала и фундамент постоянно контактируют с грунтом и влагой, а сама труба может немного смещаться из-за температурных изменений или усадки.

Трубу нельзя просто намертво замуровать в бетон. Между ней и конструкцией оставляют небольшой зазор и герметизируют его эластичным водостойким материалом. Во влажных грунтах используют более надёжное герметичное уплотнение. На практике часто применяют гильзу: через фундамент проходит защитный элемент большего диаметра, а уже внутри него располагается канализационная труба. Гильза защищает её от прямого контакта с бетоном и помогает сохранить гидроизоляцию вокруг прохода. Если грунтовые воды подходят близко к фундаменту, герметизации этого места нужно уделить особое внимание.

Если фундамент уже готов, место прохода и способ сверления выбирают с учетом материала стены и расположения арматуры. Нельзя без проверки вырезать крупные участки несущей конструкции только ради более удобного положения трубы. После выхода наружу самотечную линию продолжают с расчётным уклоном, а участок в грунте защищают от промерзания достаточной глубиной прокладки или предусмотренной проектом теплоизоляцией.

Защита от обратного хода стоков и запаха

Сантехнические приборы в подвале обычно находятся ниже остальных точек слива в доме. Поэтому при обратном подпоре именно они оказываются наиболее уязвимыми. Если наружная канализация переполнена, забита или временно не принимает нужный объем воды, уровень стоков в трубах может подняться обратно. В таком случае вода выйдет через самые низко расположенные точки – например, напольный трап, душ, унитаз или другой слив в подвале.

Если сантехника находится ниже уровня возможного подпора наружной канализации, её нужно защитить от возврата стоков. В зависимости от схемы используют канализационный затвор либо насосную установку с обратным клапаном и правильно проложенной напорной линией. Сам клапан должен подходить для соответствующего типа стоков и оставаться доступным для проверки и очистки.

У насосной системы обратный клапан не дает поднятой воде вернуться в резервуар после остановки насоса. При соответствующей схеме напорную трубу выводят петлёй выше расчетного уровня возможного подпора. Конкретную высоту и способ прокладки определяют по проекту и требованиям производителя. Это особенно важно там, где наружная канализация может перегружаться во время сильных осадков или аварийного засора.

От запаха система защищается иначе. Каждый сантехнический прибор должен иметь исправный гидрозатвор, а канализация – нормальную вентиляцию. Если вентиляция собрана неправильно или перекрыта, при сливе большого объёма воды давление в трубах меняется и воду может вытягивать из сифонов. После этого канализационные газы получают прямой путь в помещение.

Для насосной установки вентиляция также обязательна и должна быть выполнена по схеме производителя. Герметичный резервуар не должен пропускать канализационные газы в подвал через крышку, соединения или вентиляционный патрубок. Если рядом с установкой появился характерный запах канализации, в первую очередь нужно проверить герметичность резервуара и соединений, а также правильность подключения вентиляции.

Выводы

Вывод канализации из подвала начинается с проверки высот. Если наружная сеть расположена ниже и трубу можно проложить с постоянным уклоном, подойдёт самотёк. Если стоки нужно поднимать, потребуется насосная установка. В обоих случаях важно правильно вывести трубу через фундамент, защитить систему от промерзания и обратного подпора и оставить доступ к узлам, которые могут потребовать обслуживания.

Поэтому вопрос как вывести канализацию из подвала лучше решать как единую техническую задачу, а не как набор отдельных монтажных операций. Если с высотами и уклоном есть сомнения, наружная линия находится выше сантехники или уже появляются запахи и обратный ход воды, специалисты «Trubolub» помогут проверить существующую схему, подобрать способ отвода и выполнить подключение так, чтобы канализация работала стабильно и оставалась доступной для обслуживания.
